Geschweißte Spiralrippenrohre mit gezahnten Rippen

Spiralrippenrohre|Geschweißte Spiralrippenrohre mit gezahnten Rippen, Gemäß Typ "durchgängigen Rippen",jedoch sind die Lamellen gezahnt. Daher höherer Wärmeübergangskoeffizient bei gleichem Druckabfall im Vergleich zur durchgängigen-Rippe.

Description

Geschweißte Spiralrippenrohre mit gezahnten Rippen

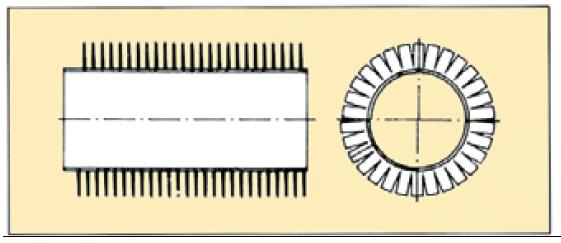

Das Rippenband ist Spiralförmig auf das Basisrohr gewickelt und kontinuierlich am Rippenfuß verschweißt. Jedoch sind die Rippen segmentiert.

Vorteil: sehr starke Verbindung zwischen Rippe und Rohr, welche die Lockerung der Rippe durch Wärmeeinflüsse, Oxidation oder Korrosion etc. vermeidet. Eine Verwendung bei sehr hohen Temperaturen ist möglich.

Rippenmaterialien: C-Stahl, legierter Stahl, Edelstahl, Nickel

SpiralrippenrohreGeschweißte Spiralrippenrohre mit gezahnten Rippen Anwendungsgebiete:

Heizgeräte, Wärmetauscher, Kessel, Vorheizgeräte, Kühler, Wärmerohre, Trockner, Heizgeräte.

Geschweißte Spiralrippenrohre mit gezahnten Rippen Herstellungsverfahren:

Der Flossenstreifen wird spiralförmig auf das Rohr gewickelt und entlang des Spiralfußes kontinuierlich mit dem Rohr verschweißt. Schweißverfahren: HF, SF, WIG, MIG, MAG

Geschweißte Spiralrippenrohre mit gezahnten Rippen Vorteile

Gemäß Typ "durchgängigen Rippen", jedoch sind die Lamellen gezahnt. Daher höherer Wärmeübergangskoeffizient bei gleichem Druckabfall im Vergleich zur durchgängigen-Rippe.

Spiral Rippenrohre sind die Hauptkomponenten von Economisern, Abhitzekesseln und zahlreichen anderen industriellen Wärmetauscher-Anwendungen. Sie sind mit Vollrippen oder mit segmentierten Rippen erhältlich. Die Geometrie der Rippenrohre wird den jeweils spezifischen Kundenanforderungen und Rauchgas-Eigenschaften angepasst.

Segmentierte Rippen

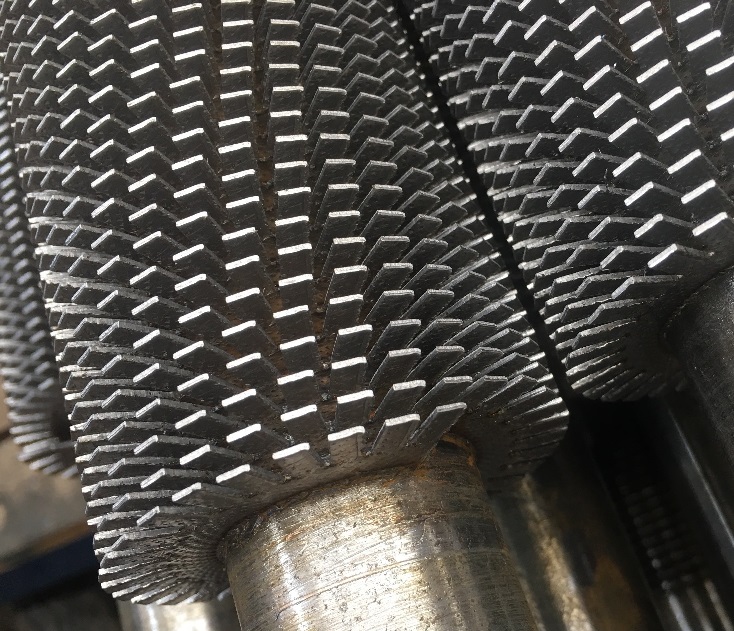

Das Rippenband wird in kurzen Abständen eingeschlitzt. Dabei wird eine Resthöhe von 5mm ungeschlitzt belassen, die den fortlaufenden Rippenfuß bildet. Bei dem schraubenlinienförmigen Verschweißen des Bandes teilen sich die einzelnen Segmente am äußeren Ende und bilden so rechteckige Segmentrippen. Segmentierte Rippen werden bei sauberen Bedingungen wie z.B. der Erdgasfeuerung verwendet.

Geschweißte Spiralrippenrohre mit gezahnten Rippen

Um Ihnen ein Promt-Angebot zuzusenden, würden wir uns über eine detaillierte Anfrage freuen, die Folgendes enthält:

• Basisrohrmaterial und Menge

• Grundrohrgröße

• Rib material

• Rib typ

• Rippendurchmesser oder die Höhe

• Rippendicke

• Rippen pro inch, Meter oder Rippenabstand

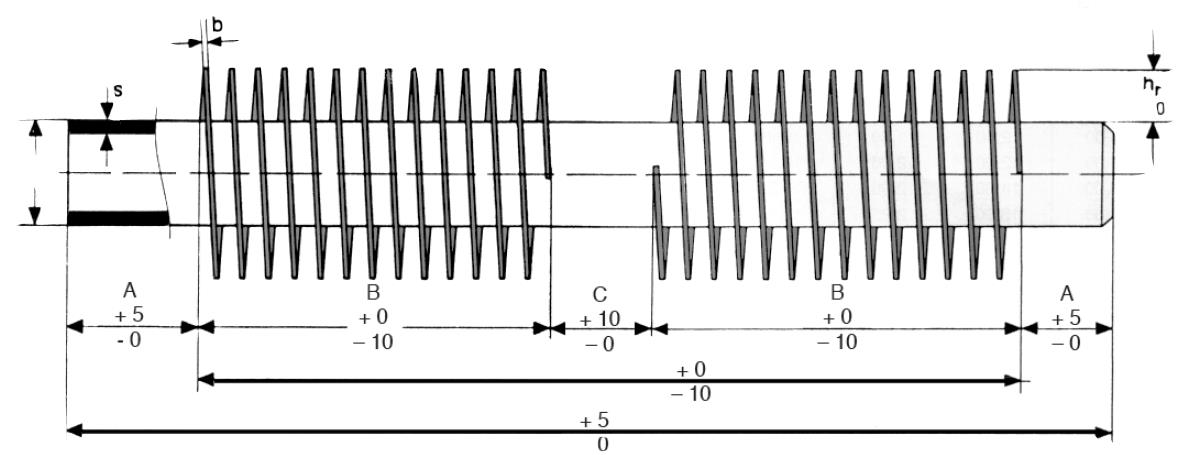

• Länge der glatten, nicht gerippten Enden (erforderlich zum Rollen oder Schweißen der Rohre in die Rohrplatte oder Baugruppe)
